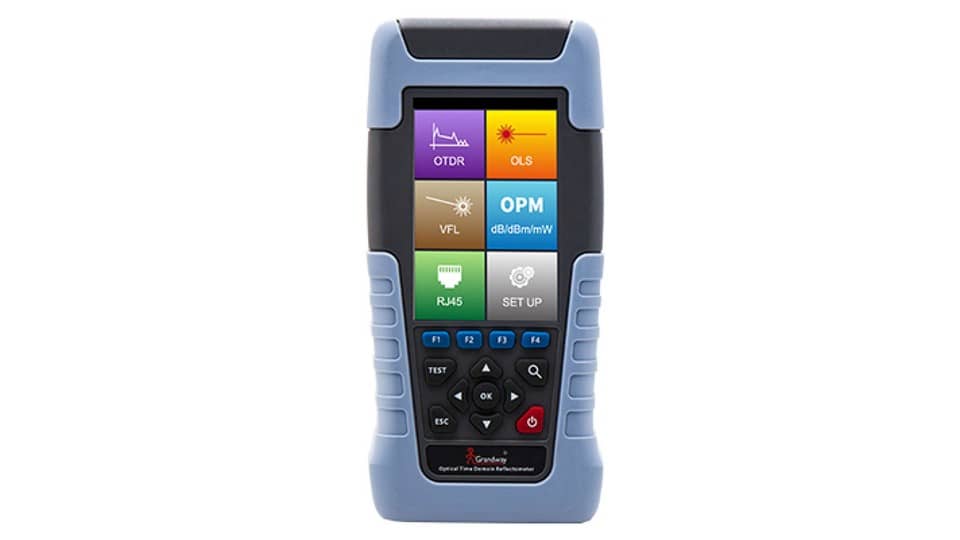

Рефлектометр оптический Grandway FHO1000-D22

Grandway FHO1000-D22 – оптический рефлектометр 1310/1550 нм, 22/20 дБ, с опциями PM, VFL и LS (OTDR), позволяет измерить длину оптического волокна, расстояние до событий (неоднородностей), потери на отражающих и не отражающих событиях с дальнейшим отображением полученных измерений на рефлектограмме. Полученные результаты измерений сохраняются в файле (расширение .sor) в локальную память рефлектометра. В одном компактном корпусе оптического рефлектометра Grandway FHO1000-D22 совмещены: измеритель оптической мощности (OPM - Optical Power Meter) источник видимого света (OLS - Optical Light Source) визуализатор дефектов (VFL - Visual Fault Locator) идентификатор схемы распиновки коннектора RJ45 (по стандартам T568A/B) Тип волокна SMF (ITU-T G.652) Длина волны 1310 ±20 нм/1550 ±20 нм Динамический диапазон 22/20 дБ Мертвая зона по затуханию (ADZ) 4 м Мертвая зона по событиям (EDZ) 1 м Ширина импульса 3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 275 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс Диапазоны измеряемых расстояний 500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км Разрешение по расстоянию 0,05 м (при длине оптического кабеля до 1 км) Погрешность по расстоянию ±(1 м + [фактическая длина кабеля] ? 3 ? 10? ? + [разрешение выборки]) Количество точек выборки 64000 Показатель преломления 1 - 1,999 VFL, визуализатор дефектов рабочая длина волны - 650 ±10 нм выход - 10 мВт, CW/1 Гц/2 Гц OLS, источник видимого света рабочая длина волны - 1310 ±20 нм / 1550 ±20 нм выход - менее -13 дБм, CW/270 Гц/1 кГц/2 кГц OPM, измеритель оптической мощности калибровочные длины волны - 850/1300/1310/1490/1550/1625/1650 нм диапазон тестирования - от -70 до +10 дБм
