СВЕТОДИОДНЫЕ ЭКРАНЫ

Светодиодные экраны. Введение

В наши дни светодиодные экраны можно увидеть повсюду: в магазинах, вдоль шоссе, на мероприятиях и в офисных зданиях. Но задумывались ли вы когда-нибудь, как на самом деле работает такой экран? Что делает эту технологию такой эффективной для демонстрации вашего контента? Для того, чтобы ответить на эти вопросы мы шаг за шагом объясним, как работает светодиодный экран — от основных компонентов до управления изображением.

Если вы планируете инвестировать в светодиодный экран для своего бизнеса или вам просто интересно узнать о технологии, лежащей в его основе, вы узнаете все необходимое, чтобы понять, как работают светодиодные экраны.

Что такое светодиод и как он работает?

Светодиодный экран, как следует из названия, состоит из тысяч крошечных светодиодов. LED расшифровывается как Light Emitting Diode (с англ. «светоизлучающий диод»). Это электронный компонент, который излучает свет при прохождении через него электрического тока.

Принцип работы отдельного светодиода прост: когда электрический ток проходит через полупроводниковый материал диода, электроны высвобождаются, отдавая энергию в виде света. Особенность светодиодов в том, что они очень эффективно преобразуют энергию в свет с минимальным выделением тепла. Поэтому они идеально подходят для экранов, которые должны работать в течение длительного времени.

Светодиоды могут быть разных цветов в зависимости от используемого полупроводникового материала. Однако для получения полного цветового спектра в светодиодном экране используются три основных цвета: красный, зелёный и синий (RGB). Комбинируя эти три цвета с разной интенсивностью, можно получить любой желаемый цвет — именно так работает обычный телевизор или монитор компьютера.

Светодиодные технологии, применяемые в экранах

Светодиодные технологии постоянно развиваются, что привело к появлению различных типов светодиодных экранов с уникальными характеристиками.

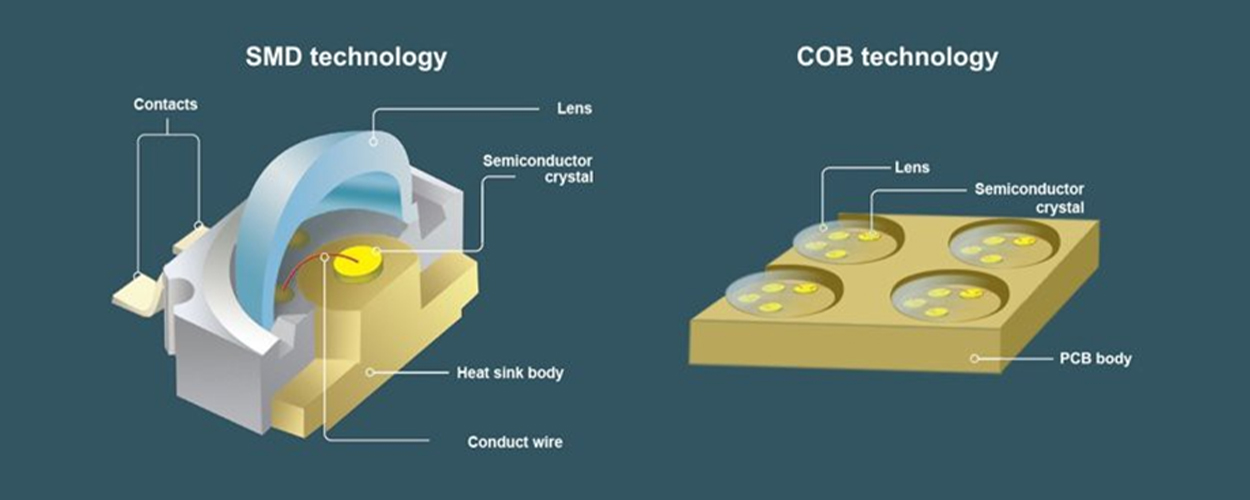

Технология SMD (Surface Mounted Device): три цветных светодиода размещены в одном корпусе. Светодиоды SMD компактны и обеспечивают меньший размер пикселей. Они также обеспечивают широкий угол обзора и наиболее часто используются сегодня, особенно в экранах для помещений и светодиодных экранах для видеостен.

Новейшее поколение светодиодных технологий, таких как MicroLED и COB обеспечивает еще меньшее расстояние между пикселями и более высокое качество изображения

Технология MicroLED: светодиоды уменьшаются до микроскопических размеров, что позволяет использовать пиксели с шагом менее 1 мм. MicroLED обеспечивает лучшую цветопередачу, более высокую контрастность и низкое энергопотребление.

Технология COB (Chip on Board): светодиодные чипы монтируются непосредственно на материал печатной платы, без использования отдельного корпуса. В результате получается очень прочный дисплей с отличной защитой от пыли и влаги, идеально подходящий для использования вне дома.

Эти новые технологии делают светодиодные экраны подходящими для применений, где ранее использовались только жидкокристаллические или OLED-дисплеи, такие как телевизоры и мониторы для просмотра с небольшого расстояния.

Структура светодиодного экрана: пиксели и модули

Светодиодный экран состоит из нескольких слоев и компонентов, которые взаимодействуют друг с другом для создания конечного результата. Базовым элементом является пиксель, пиксели объединены в модули, из которых состоят экраны.

Пиксели: мельчайшие элементы изображения

Наименьшая видимая единица светодиодного экрана — это пиксель. Каждый пиксель состоит как минимум из трех светодиодов: одного красного, одного зеленого и одного синего (система RGB). Регулируя яркость этих трех светодиодов по отдельности, можно добиться любого цвета в каждом пикселе.

Расстояние между центрами двух соседних пикселей называется «шагом пикселя». Он измеряется в миллиметрах и является важнейшим параметром, влияющим на качество изображения. Для того, чтобы получить более высокое разрешение и четкость изображения, особенно на небольших расстояниях просмотра, шаг пикселя должен быть как можно меньше и сами пиксели должны быть расположены как можно ближе друг к другу.

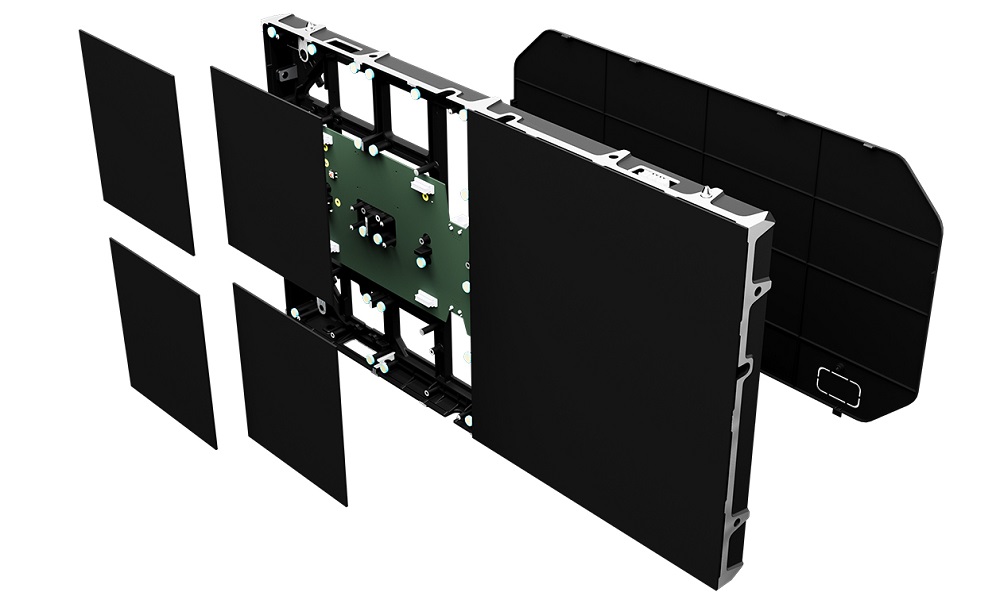

Модули: строительные блоки экрана.

Отдельные пиксели сгруппированы в модули. Модуль — это физическая единица, содержащая определенное количество пикселей, например, 32×32 или 64×64 пикселя. Эти модули являются практическими строительными блоками светодиодного экрана. Их можно соединять между собой, чтобы создать экран любого размера.

Модули устанавливаются в специальные корпуса, обычно называемые кабинетами, которые служат несущей конструкцией. В кабинетах также находится электроника для управления модулями, блоки питания. Для наружных светодиодных экранов кабинеты служат защитой от непогоды.

Модульная конструкция имеет большое преимущество: в случае поломки не нужно менять весь экран, достаточно заменить один конкретный модуль. Это значительно упрощает обслуживание экранов и снижает затраты.

Получение изображения на экране

Светодиодный экран состоит не только из видимых светодиодов. За экранами находится современная электроника, которая обеспечивает отображение нужного изображения в нужный момент. Управление происходит в несколько этапов.

Процесс начинается с входного сигнала, который может поступать с компьютера, медиаплеера, камеры или другого источника. Этот сигнал поступает на контроллер, который является «мозгом» светодиодного экрана.

Контроллер обрабатывает поступающий сигнал и преобразует его в конкретные инструкции для каждого отдельного пикселя на экране. Эти инструкции определяют, какой цвет и яркость должен отображать каждый пиксель, чтобы в совокупности они формировали нужное изображение.

Современные светодиодные контроллеры способны обрабатывать огромные объемы данных. Например, светодиодный экран с разрешением Full HD состоит из 1920 x 1080 = 2 073 600 пикселей, а 4K экран использует 3840 x 2160 = 8 294 400 пикселей. Для каждого из этих пикселей нужна информация об интенсивности красного, зеленого и синего цветов. Все это должно обновляться до 60 раз в секунду для плавного воспроизведения видео.

Технология ШИМ: управление глубиной цвета

Для отображения различных оттенков и яркости на светодиодном экране используется широтно-импульсная модуляция (ШИМ, англ. PWM - Pulse Width Modulation). Это технология, при которой светодиоды не просто включаются или выключаются, а включаются и выключаются с молниеносной скоростью.

Изменяя соотношение "время включения" и "время выключения", можно создать различные уровни яркости. Человеческий глаз не может воспринимать это быстрое мигание и воспринимает его как постоянную яркость. Чем больше время "включения" по сравнению со временем "выключения", тем ярче горит светодиод.

Например, 8-битная глубина цветопередачи для каждого цвета дает 256 уровней яркости для каждого цветового канала. При использовании трех цветов (RGB) это дает 16,7 миллионов возможных цветов (256х256х256). Профессиональные светодиодные экраны для помещений используют вплоть до 16-битной глубины цвета для еще более тонких цветовых переходов.

Электропитание и охлаждение

Светодиодные экраны потребляют значительно меньше энергии, по сравнению с традиционными технологиями получения света, но большой экран по-прежнему требует значительного количества электроэнергии. Система электропитания светодиодного экрана состоит из блоков питания (PSU) и модулей распределения питания (Power Distributor)

Каждая группа модулей светодиодного дисплея имеет свой собственный блок питания, который обеспечивает необходимое напряжение для светодиодов и электроники управления. Эти блоки питания преобразуют обычное сетевое напряжение (230В переменного тока) в требуемое низкое напряжение (обычно 5В или 12В постоянного тока).

В большом светодиодном экране используется множество блоков питания, которые объединяются в сложную сеть посредством модулей распределения питания. Эта сеть обеспечивает получение каждым светодиодом необходимого количества энергии, что необходимо для обеспечения постоянной яркости и цветопередачи на экране.

Управление тепловыделением экрана

Хотя светодиоды более эффективны, чем многие другие источники света, они все равно выделяют тепло. При высокой яркости или под прямыми солнечными лучами это выделение тепла может быть значительным. Поэтому эффективное управление тепловыделением имеет решающее значение для срока службы и производительности светодиодного дисплея.

В светодиодных экранах используются различные элементы и технологии охлаждения, в том числе:

- Пассивное охлаждение с помощью рассеивателей тепла и вентиляционных отверстий

- Активное охлаждение с помощью вентиляторов для светодиодных рекламных щитов с высокой яркостью

- Датчики температуры, которые автоматически регулируют яркость при перегреве

Хорошо продуманная система охлаждения не только продлевает срок службы светодиодного дисплея, но и обеспечивает стабильную работу в различных условиях окружающей среды.

Наружные экраны и экраны для помещений – в чем различия?

Внутренние и наружные светодиодные экраны работают по одним и тем же основным принципам, но имеют важные различия в дизайне и технических характеристиках. К этим характеристикам относятся читабельность экрана и защита от факторов окружающей среды

Читабельность экрана

Наружные экраны должны конкурировать с солнечным светом и поэтому требуют гораздо более высокой яркости, часто 5000-10000 нит и более. Внутренние экраны прекрасно работают при 800-1500 нит, поскольку они работают в условиях регулируемой освещенности.

Для лучшей читаемости светодиодный экран должен быть примерно в 3-5 раз ярче окружающего освещения. Современные уличные экраны часто оснащены датчиком освещенности, который автоматически регулирует яркость в зависимости от условий, экономя энергию и продлевая срок службы.

Защита от факторов окружающей среды

Наружные экраны должны быть устойчивы к воздействию дождя, снега, пыли, перепадов температуры и ультрафиолетового излучения. Поэтому они имеют высокий класс защиты IP (часто IP65 или выше) и изготавливаются из более прочных материалов.

Эта защита особенно важна для прозрачных светодиодных экранов, поскольку они часто встраиваются в стеклянные фасады или витрины магазинов, где могут подвергаться воздействию различных погодных условий.

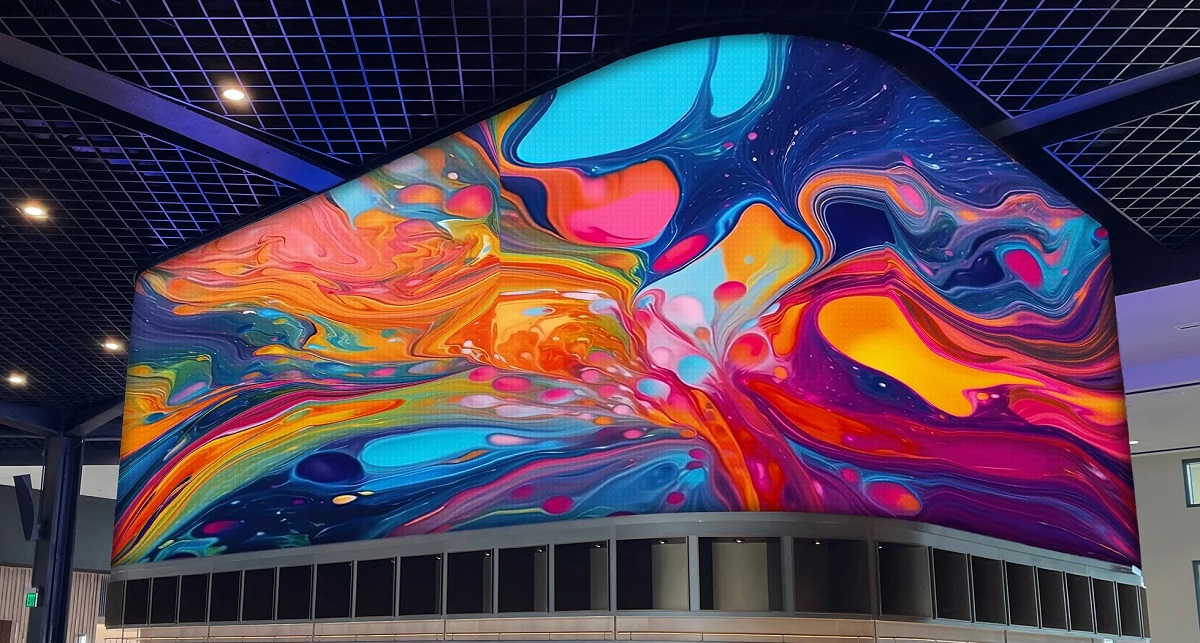

Качество изображения. Разрешение и расстояние просмотра

Качество изображения на светодиодном экране определяется несколькими факторами, но два из них особенно важны: разрешение и расстояние просмотра.

Соотношение между шагом пикселя и расстоянием просмотра

Шаг пикселя определяет, насколько четким выглядит изображение с определенного расстояния. Как правило, минимальное расстояние просмотра в метрах приблизительно равно шагу пикселя в миллиметрах, умноженному на коэффициент 1000.

Например, светодиодный экран с шагом пикселя 4 мм обеспечивает оптимальное расстояние просмотра, начинающееся примерно с 4 метров. При приближении вы начинаете различать отдельные пиксели, что ухудшает качество изображения.

Это очень важный параметр при выборе светодиодного экрана, поскольку именно корректная реализация зависимости расстояния просмотра и шага пикселя делает изображения таким, каким оно должно быть.

Эффективное разрешение и оптимизация контента

Эффективное разрешение светодиодного экрана определяется его физическими размерами и шагом пикселя. Например, экран размером 3 х 2 м с шагом пикселя 3 мм имеет разрешение 1000 х 667 пикселей.

Для достижения наилучшего качества изображения контент должен быть оптимизирован под конкретное разрешение экрана. Если разрешение вашего контента выше, чем разрешение экрана, оно будет автоматически масштабировано, что может привести к потере качества.

Профессиональный контент для светодиодных экранов учитывает:

- Точное разрешение экрана

- Размер текста, пригодный для чтения с заданного расстояния

- Высокая контрастность для лучшей читаемости, особенно на уличных экранах

- Ограниченное использование мелких деталей, которые теряются на больших расстояниях

Срок службы и техническое обслуживание светодиодных экранов

Светодиодный экран - это долгосрочная инвестиция. Поэтому важно учитывать долговечность и необходимость технического обслуживания.

К факторам, влияющим на долговечность светодиодного экрана, относятся:

- Качество компонентов. Высококачественные светодиоды, блоки питания и другие электронные компоненты имеют более длительный срок службы и стабильную работу.

- Условия эксплуатации. Температура, влажность и воздействие прямых солнечных лучей могут повлиять на срок службы. Экстремальные условия ускоряют старение компонентов.

- Интенсивность использования. Экран, работающий при полной яркости 24 часа в сутки, изнашивается быстрее, чем экран, который используется всего несколько часов в день при умеренной яркости.

- Техническое обслуживание. Регулярное техническое обслуживание и поддержание чистоты могут значительно продлить срок службы за счет раннего выявления и устранения неполадок.
