Матричный коммутатор 16х16 DVI/HDMI/DGKat/Optical/HDBaseT

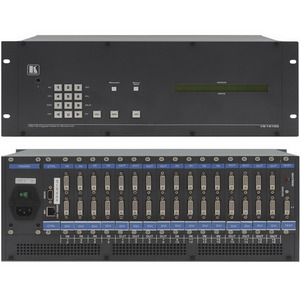

VS-1616D - высококачественный матричный коммутатор сигналов DVI, HDMI и других на основе универсального шасси. Шасси заполняется модулями, в результате чего можно построить матричный коммутатор размерностью от 2x2 до 16x16 с шагом 2 входа/выхода. В комплект поставки входит шасси, источник питания, плата управления и плата тестирования, с помощью которой можно контролировать и тестировать каждый вход и выход матрицы.
Список модулей для установки в шасси VS-1616D:
- Модули входов
DVI-IN2-F16 Плата c 2 входами DVI-D Single Link без HDCP
HDCP-IN2-F16 Плата c 2 входами DVI-D Single Link c HDCP
H-IN2-F16 Плата c 2 входами HDMI
DGKAT-IN2-F16 Плата c 2 входами DGKat (витая пара)
HDBT-IN2-F16 Плата c 2 входами HDBaseT (витая пара)
DL-IN1-F16 Плата c 1 входом DVI-D Dual Link с HDCP
F610-IN2-F16 Плата c 2 входами 4LC типа F-610 (оптические) без HDCP
F670-IN2-F16 Плата c 2 входами SC типа F-670 (оптические) с HDCP
- Модули выходов
DVI-OUT2-F16 Плата c 2 выходами DVI-D Single Link без HDCP
HDCP-OUT2-F16 Плата c 2 выходами DVI-D Single Link c HDCP
H-OUT2-F16 Плата c 2 выходами HDMI
DGKAT-OUT2-F16 Плата c 2 выходами DGKat (витая пара)
HDBT-OUT2-F16 Плата c 2 выходами HDBaseT (витая пара)
DL-OUT1-F16 Плата c 1 выходом DVI-D Dual Link с HDCP
F610-OUT2-F16 Плата c 2 выходами 4LC типа F-610 (оптические) без HDCP
F670-OUT2-F16 Плата c 2 выходами SC типа F-670 (оптические) с HDCP
- Заглушки
BLP-F16 Заглушка в шасси для неиспользуемых слотов
Технические характеристики:
- Полоса пропускания: 6,75 Гбит/с (2,25 Гбит/с на графический канал) (ограничивается установленной платой)
- Разрешение: До UXGA и 1080p, 1920x1200/60
- Управление: Кнопками передней панели, с инфракрасного пульта дистанционного управления, через интерфейсы RS-232 и Ethernet
- Способ коммутации: Немедленный или с подтверждением TAKE
