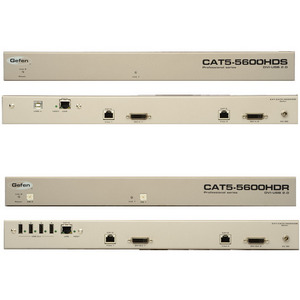

EXT-CAT5-5600HD - комплект устройств для передачи двух каналов DVI и USB 2.0 по витой паре, позволяет организовать линию передачи двух независимых каналов DVI-D Single Link и USB 2.0 интерфейсов по трем кабелям витой пары. Передача данных интерфейса каждого канала осуществляется по одному кабелю витой пары. Расстояние между приемным и передающим модулем может достигать 60 метров при использовании кабелей витой пары 6-й категории. Поддерживает передачу сигналов компьютерной графики с разрешением до 1920х1200 и форматов высокой четкости до 1080р. Приемный модуль оснащен 4-х портовым USB 2.0 концентратором и встроенным EDID эмулятором, позволяющим формировать EDID блок, основываясь на данных, полученных с устройства отображения или использовать блок самого прибора. Каждый модуль выполнен в корпусе высотой 1U и может быть установлен в стандартную 19" стойку с помощью входящего в комплект набора креплений.
Основные особенности:
- Соответствует спецификации DVI 1.0
- Поддерживает работу с сигналами компьютерной графики с разрешением до 1920x1200 и форматами высокой четкости до 1080p с 12 разрядной глубиной кодирования цвета
- Передача сигналов осуществляется по трем кабелям витой пары
- Расстояние между приемным и передающим модулем может достигать 60 метров при использовании витой пары 6-й категории или 45 метров при использовании витой пары категории 5е
- Для достижения максимальной помехозащищенности рекомендуется использовать кабели экранированной витой пары
- Предусмотрена возможность ручной регулировки компенсации АЧХ кабеля для каждого видео канала
- Обеспечивает пропускную способность USB до 480Мбит/c
- Приемный модуль оснащен 4-х портовым USB 2.0 концентратором
- Выбор режима работы EDID эмулятора осуществляется переключателями, расположенными на нижней панели приемного модуля
- Поддерживает передачу сигналов защищенных HDCP кодированием
- Приборы выполнены в корпусах высотой 1U, подходят для установки в 19" стойку
