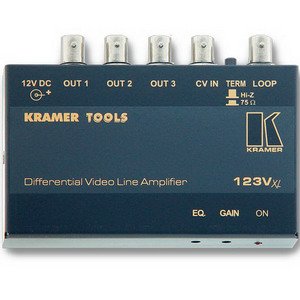

Усилитель-распределитель CV 1:3 KRAMER 123Vxl

Kramer 123Vxl – усилитель-распределитель 1:3 с дифференциальным входом, предназначенный для студий телевещания и систем безопасности. Благодаря полосе пропускания 425 МГц устройство является полностью прозрачным элементом на пути прохождения видео. 123Vxl распределяет входной сигнал на три идентичных выхода, обеспечивая при этом полную буферизацию сигналов. В нем используется схема дифференциального усиления, которая позволяет устранить паразитные шумы и фоновые помехи, возникающие при передаче сигнала на большие расстояния. ВНИМАНИЕ! В некоторый случаях использование дифференциального входа дает обратный эффект, ухудшая качество сигнала на выходе прибора. Это зависит от характера помех, трассы прокладки и длины кабеля и т.д., что трудно оценить заранее, на этапе проектирования системы. В случае наблюдения помех на выходе короткой перемычкой замкните корпус BNC-разъема INPUT с металлическим корпусом прибора. Регуляторы выходного уровня и АЧХ дают возможность компенсировать потери видео при передаче по протяженным кабельным линиям. В комплект входит блок питания 12 В. При необходимости может применяться блок питания VA-50P или VA-100P (опция), который способен обеспечивать питание 6 или 10 устройств Kramer, рассчитанных на 12 В. Kramer 123VxI относится к семейству TOOLS – группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения. Технические характеристики Входы 1 видео, дифференциальный, 1В/75 Ом, разъем BNC. Выходы 3 видео, 1В/75 Ом, разъемы BNC. Тип входа Закрытый. Полоса пропускания сигнала 427 МГц на уровне –3 дБ. Максимальный уровень выходного сигнала 1,7 В /75 Ом. Дифференциальная фаза 0,3°. Дифференциальное усиление 0,5%. К-фактор Менее 0,05%. Отношение сигнал/шум 60,3 дБ. Регулировки Уровень сигнала - от –1,8 до +5,6 дБ; контроль АЧХ - от 0 до +15 дБ на уровне 5,8 МГц. Источник питания 12 В, 80 мА. Масса 0,3 кг. Габариты (Ш * Г * В) 12 х 7,5 х 2,5 см. Опции Адаптеры RK-T1, RK-T3
