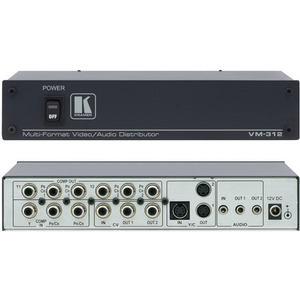

Усилитель-распределитель YUV+аудио 1x2 KRAMER VM-312

VM-312 — мультиформатный усилитель-распределитель для композитного, s-Video (Y/C), компонентного (HDTV) видеосигналов совместно с небалансным стереофоническим аудиосигналом. Прибор имеет по одному видео- и по одному аудиовходу для сигналов каждого формата. Выходные сигналы распределяются на два идентичных выхода. ОСОБЕННОСТИ широкая полоса пропускания (–3 дБ) — 490 МГц (композитный), 420 МГц (s-Video, Y), 450 МГц (компонентный) совместимый с HDTV компонентный вход компактный корпус настольного исполнения. Два прибора с помощью не входящего в комплект адаптера могут быть установлены в стандартную стойку рядом друг с другом, занимая одну позицию по вертикали. Технические характеристики Входы Композитный видеосигнал (1 вх.): 1 В, 75 Ом, разъем RCA Компонентный видеосигнал Y, B-Y, R-Y (1 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA YC (1 вх.): 1 В, 0,3 В, 75 Ом, разъем мини-DIN Стереозвук (1 вх.): 4 дБм, 50 кОм, 3,5-мм аудиоразъем Выходы Композитный видеосигнал (2 вых.): 1 В, 75 Ом, разъем RCA Компонентный видеосигнал Y, B-Y, R-Y (2 вых.): 1 В, 0,7 В, 75 Ом, разъемы RCA YC (2 вых.): 1 В, 0,3 В, 75 Ом, разъем мини-DIN Стереозвук (2 вых.): 4 дБм, 150 Ом, 3,5-мм аудиоразъем Полоса пропускания сигнала на уровне –3 дБ 490 МГц (композитный), 450 МГц (YUV), 420 МГц (Y/C), >100 кГц (аудиосигнал) Максимальный размах выходного видеосигнала Видеосигнал 1,8 В, аудиосигнал 21 В Дифференциальная фаза 0,03° Дифференциальное усиление 0,05% К-фактор <0,05% Отношение сигнал/шум Видеосигнал 75 дБ, звук 82 дБ Источник питания =12 В, 130 мА Масса 1,2 кг Габариты (Ш * Г * В) 21,5 см х 16,3 см х 4,4 см В комплекте Сетевой шнур Коэффициент второй гармоники (канал звука) 0,001% (1 кГц) Коэффициент нелинейных искажений аудиотракта + шум 0,047% (1 кГц) Перекрестные помехи при наихудших условиях YUV на композитный –52 дБ на 5 МГц; Видео на звук –45 дБ (15 кГц) Связь Видеосигнал по постоянному току, аудиосигнал по переменному току (вход), по постоянному току (выход)
