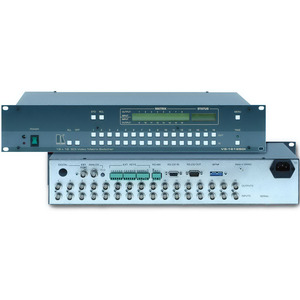

VS1616SDI – многостандартный цифровой, матричный коммутатор 16:16 цифровых видеосигналов. Коммутирует любой вход на один или одновременно на все выходы. Осуществляет автоматический контроль АЧХ для компенсации потерь при передаче сигнала по коаксиальным кабелям 75 Ом, а также производит перетактирование каждого выхода для получения 16 выходов SDI сигнала с низким уровнем джиттера. Распознавание видеостандарта осуществляется автоматически. Коммутация производится в интервале вертикального кадрового гасящего импульса. Устройство может синхронизироваться как от аналогового, так и от цифрового источника синхросигнала. Также синхронизирующим может быть назначен любой входной сигнал.
Управление осуществляется при помощи кнопок на передней панели, оснащенной ЖК-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ замыканием контактов. В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для ОС Windows®/2000/NT.
VS-1616SDI способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых видео и аудиосигналов, в том числе, управляемые по интерфейсу RS422. В случае интеграции в систему, устройство может осуществлять коммутацию в интервале вертикального кадрового гасящего импульса.
