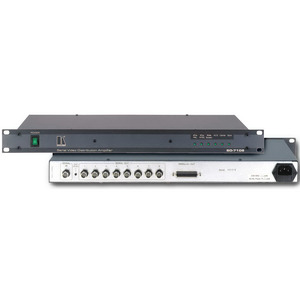

Kramer SD-7108 – многоформатный цифровой усилитель, распределитель 1:8 последовательного видео. Он не нуждается в подстройке, имеет устойчивую АЧХ и функцию перетактирования на выходах, что позволяет ему формировать 8 последовательных цифровых выходных сигнала с низким уровнем джиттера. Кроме того, в нем предусмотрен параллельный выход с перетактированием (уровень ECL).
Устройство позволяет автоматически компенсировать потери сигнала в коаксиальном кабеле 75 Ом. Распознаются любые сигналы в форматах 4fsc PAL, 4fsc NTSC, компонентные сигналы 4:2:2, а также широкоформатные сигналы 16:9 для ТВЧ (телевидения высокой четкости). Светодиоды на лицевой панели обеспечивают индикацию распознаваемого стандарта. Уровень выходного последовательного видео регулируется. Светодиод CARRIER индицирует обнаружение сигнала на входе, а светодиод SYNC показывает наличие горизонтальной синхронизации.
SD-7108 позволяет работать и с 10-битовыми, и с 8-битовыми видео, автоматически распознавая длину слова.
Технические характеристики
- Входы 1 SDI (SMPTE 259M), 75 Ом, разъем BNC.
- Выходы Последовательный: 8 SDI (SMPTE 259М), перетактирование, 75 Ом, разъемы BNC, с регулировкой амплитуды. Параллельный: выход ECL уровня, разъем DB-25F.
- Компенсация потерь сигнала и перетактирование Автоматически, не менее чем до 30 дБ в кабелях.
- Распознавание видеоформата Автоматическое, 8- или 10-битное слово, в соответствии с форматом входного сигнала.
- Стандарты 4fsc PAL, 4fsc NTSC, 4:2:2 (525/625 строк), широкоформатный 360 Мб/с (525/625 строк).
- Источник питания ~230 В, 50/60 Гц, 14 ВА.
- Масса Около 2,5 кг.
- Габариты (Ш * Г * В) 19” x 7” x 1U; устанавливается в стандартную 19” стойку.
- В комплекте Сетевой шнур.
