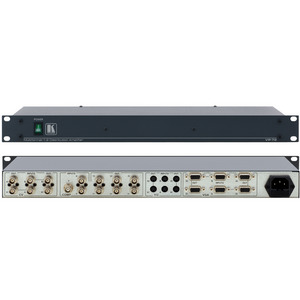

Усилитель-распределитель VGA 1x2 KRAMER VP-72

VP-72 — многоформатный усилитель, распределитель, рассчитанный на совместную работу с чрезвычайно популярными цифровыми масштабаторами/коммутаторами серии ProScale™. VP-72 представляет собой два усилителя, распределителя 1:2 для композитного видео на разъёмах BNC, два усилителя 1:2 сигналов YC на 4-контактных разъёмах, два усилителя сигналов VGA 1: 2 на разъёмах HD-15 и один усилитель, распределитель 1:2 сигналов YUV на разъёмах BNC. Усилители, распределители видео имеют регуляторы усиления и АЧХ. При включении между двумя цифровыми масштабаторами/коммутаторами серии ProScale™ устройство VP-72 позволяет на одном масштабаторе осуществлять предварительный просмотр изображения, а на другой одновременно выводить реальную программу. Полоса пропускания превышает 400 МГц. Устройство можно использовать в качестве универсального 7-входового усилителя, распределителя 1:2 для любых иных применений. VP-72 размещён в прочном корпусе типоразмера 19” для монтажа в стойку, высотой 1 U и питается от сети ~110 - 240 В, 50 / 60 Гц. Технические характеристики Входы 2 х CV на разъёмах BNC; 2 x YC на разъёмах «4p»; 1 x YUV на разъёмах BNC; 2 x VGA/UXGA на разъёмах HD-15;открыт Выходы 4 x CV на разъёмах BNC; 4 x YC на разъёмах «4p»; 2 x YUV на разъёмах BNC; 4 x VGA/UXGA на разъёмах HD-15F Полоса пропускания сигнала на уровне –3 дБ 500 МГц (CV); 520 МГц (канал «Y», YC); 470 МГц (канал «Y», YUV); 485 МГц (канал «R», VGA) Максимальный уровень выходного сигнала 2,4 В (дв. ампл.) / 75 Ом (CV); 2,5В (дв. ампл.) / 75 Ом (канал «Y»; YC); 2,3 В (дв. ампл.) / 75 Ом (канал «Y», YUV); 2,5 В (дв. ампл.) / 75 Ом («R», VGA) при 100% белом поле Дифференциальная фаза не хуже 0,02°;Дифференциальное усиление не хуже 0,04% К-фактор не хуже <0,05%;Отношение видеосигнал/шум не хуже 75 дБ Перекрестная помеха не хуже -61 дБ Управление Регуляторы усиления и АЧХ под шлиц на днище прибора для всех видеоканалов; переключение ID bit для графических входов Источник питания Универс.~100-2В,3.5ВА 2.6кг;19"х7"x1U
